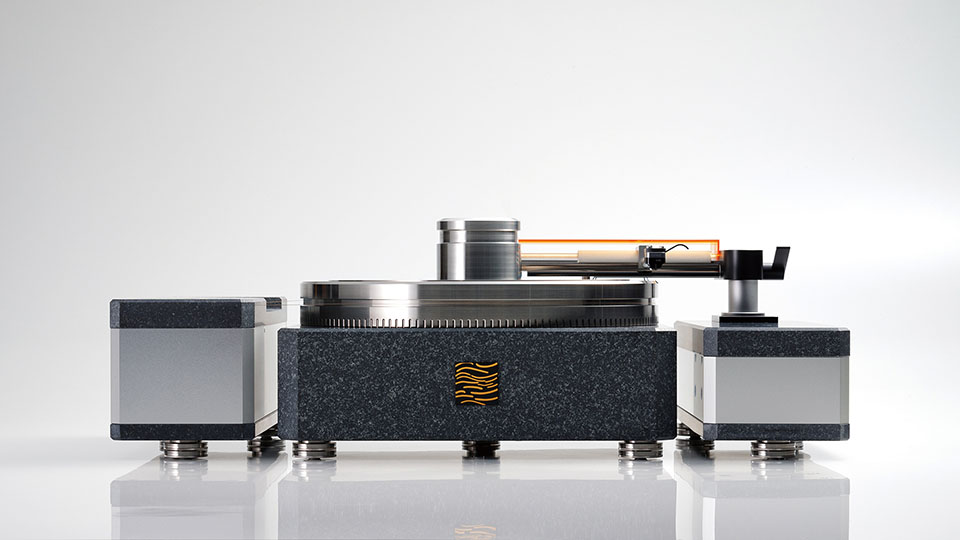

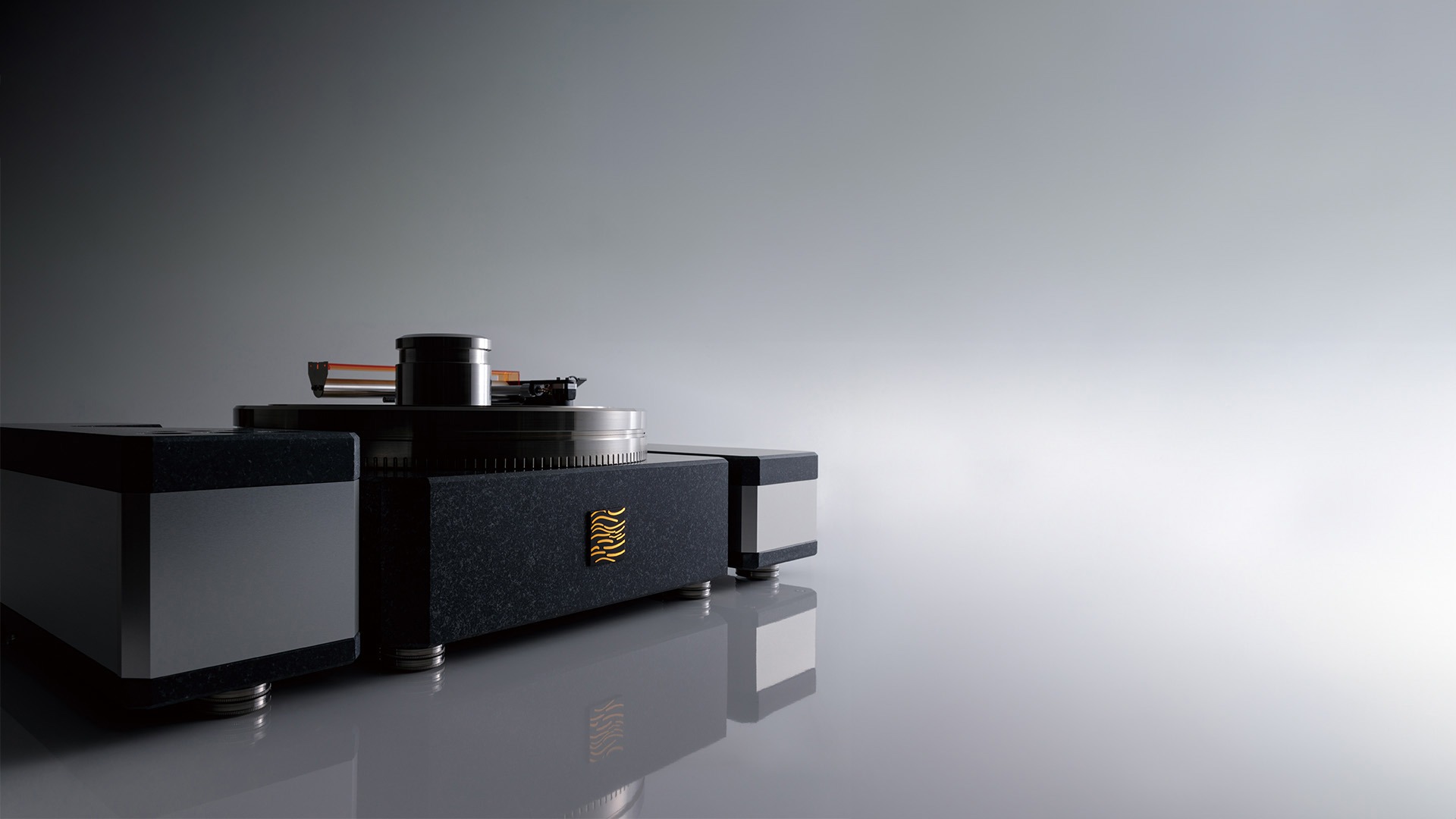

- Turntable System
LFT1M2
- CS Portのフラッグシップターンテーブル。花崗岩ベース・真鍮プラッターの重量とエアー浮上のプラッター・アームで揺らぎを攻略した回転を創り出します。
- 超重量級高剛性筐体
- ノンサーボドライブ
- エアーフロートリニアアーム搭載
Features
- 超重量級高剛性筐体
- 音の振動をそのままミクロン単位で記録したレコードの再生において不要な振動を、低周波振動は重量で、高周波振動はエアーで抑えています。花崗岩ベース、真鍮プラッター等総重量100kgを超える筐体、また、ベース・プラッターともに5μの高精度加工によるエアーフローティング構造で不要振動の伝達を抑えています。
detail
ベース
500万年もの年月で安定化された40kgの花崗岩を使用。床面からの不要振動は、この重量と花崗岩の振動減衰特性によって抑えられています。花崗岩はマザーマシン（工作機械）製作時の基準となる石定盤と同等のJIS0級、平面度5μで加工され、その上を数十μの距離を保ちながら浮上したプラッターが回転しています。
プラッター
安定した回転を得るために、LFT1M2では、直径344mm・重量28kgの真鍮製プラッターが高慣性モーメントで回転します。プラッターの重量はエアーの圧力で支持し、横方向にかかる数百グラム程度の力だけを軸受に受け持たせることで、不要振動が生じない構造と長期の信頼性を実現しています。
スタビライザー
プラッターとレコード盤が接する部分をテーパ状に加工し、重量のステンレス鋼スタビライザーで上から押さえる構造を採用しています。レコードとプラッターの密着を図り、針先がトレースした際の不要な振動を抑えています。
- ノンサーボドライブ
- 正確な音のピックアップには、一定で、揺らぎのないプラッターの回転が求められます。サーボコントロールによってその回転を得る方法では、速度制御の周期がオーディオ帯域のノイズ源となるため、サーボコントロールをかけないオープンループコントロールを採用しています。28kgの真鍮プラッターを高慣性モーメントのみで回転させるため、起動に時間を要す難点があるものの、自らノイズを発生させることなく高い静粛性を実現しています。
detail
XFDシステム
周波数精度の高いクリスタル発振器を基準に、ダイレクトデジタルボルテージジェネレーターを形成し、揺らぎのない高精度の電圧を供給するCS Port独自の駆動システム。これにより、速度制御を行わずにコアレスモーターを定速回転させ、28kgもの真鍮プラッターを高慣性モーメントのみで回転させています。

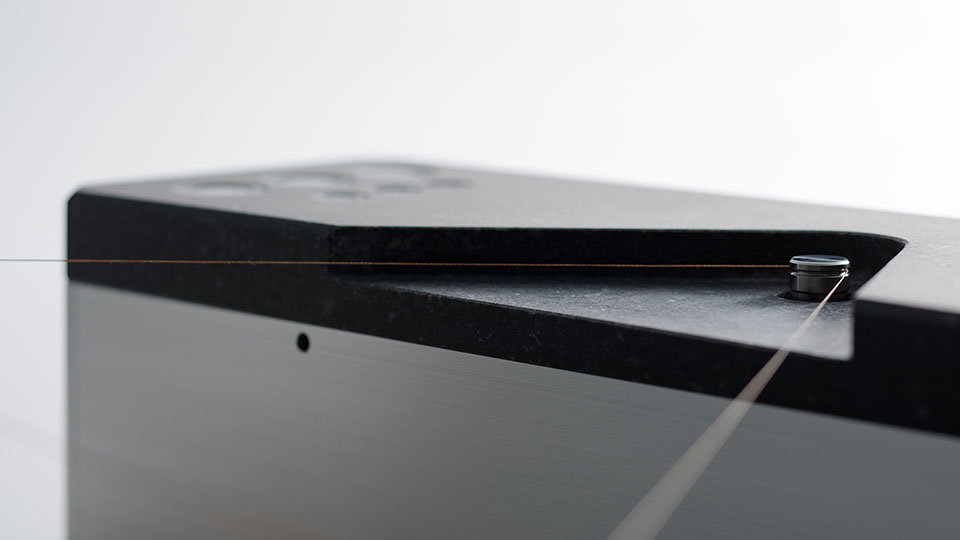

糸ドライブ
鉄より強いアラミド繊維を用いた糸ドライブでモーターの力をプラッターに伝えます。立ち上がりに時間がかかる欠点がある一方、モーターの振動を伝えにくく伸びが少ないため、確実にプラッターをドライブします。

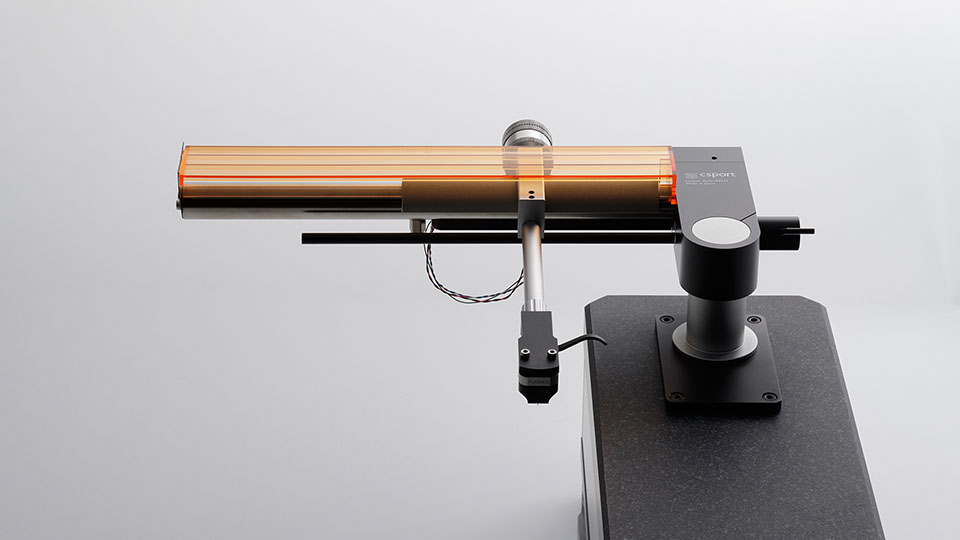

- エアーフロートリニアアーム搭載
- プラッターと同様、不要振動を吸収するエアーフローティング方式。エアーの力で滑らかに移動し正確にトレースします。また、リニアトラッキング方式によって、レコードカッティングと同じ軌道で外周と内周のトラッキングエラーをなくす理想的なピックアップを実現しています。
detail
エアーフロート構造
針先がトレースした機械的振動は、スタイラス、カートリッジ本体、シェル、アームを通って機械的接点で反射して針先に戻り、本来の音声信号以外のものまでも付加させます。LFT1M2は、スライダー部分のエアーフローティング構造が針先からの不要振動、外部からの不要振動をダンピングし、針が発した振動のみを発電コイルに伝えます。
リニアトラッキング
音声信号の大小でレコード溝の間隔が異なり、また、外周と内周で周速も異なる不規則なレコードにおいて、レコードの製作過程のカッティングレースと同じ直線移動を採用。エアーフローティング構造による滑らかな音溝の移動を実現したことで、リニアトラッキング方式であっても安定してトレースすることができます。

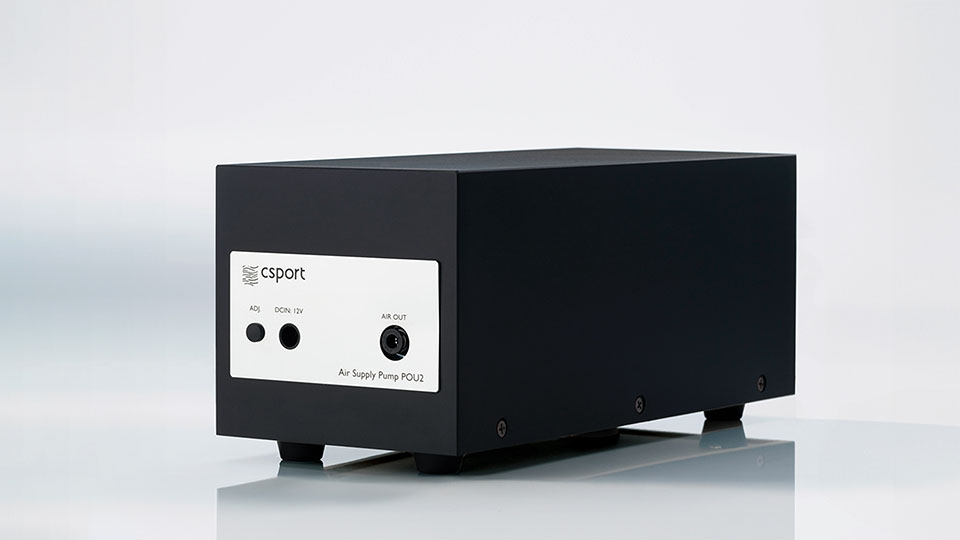

- 高静粛エアーサプライ
- エアーサプライには、医療機器にも使用される高信頼性のポンプを搭載し、プラッターやリニアアームが必要とする容量を強力に供給。二重密閉構造の音漏れ・振動防止システムでリスニングルームに設置しても十分な静粛性を保ちます。モータードライブユニットから供給されるDC12Vで駆動、医療機器等で使用されるモーター式ポンプの採用により、長期間の安定した動作を実現しました。
Specification
型式 LFT1M2
材質
ベース | 花崗岩
プラッター | 黄銅
モータードライブ | 花崗岩、アルミ
アームユニット | 花崗岩、アルミ
エアーサプライ | MDF

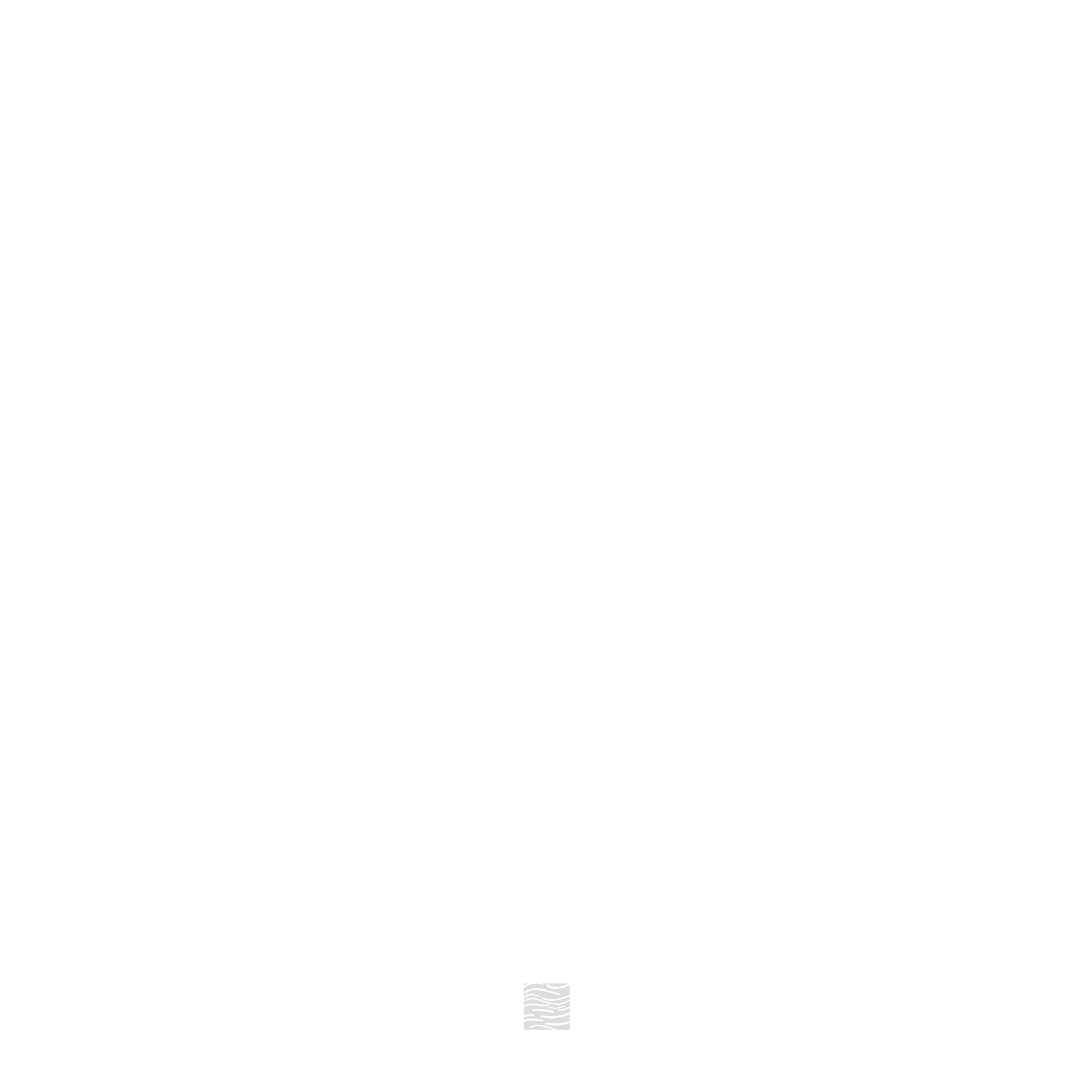

サイズ
ベース | 358W×100H×358Dmm
プラッター | φ344×43Hmm
モータードライブ | 130W×126H×358Dmm
アームユニット | 130W×100H×358Dmm
エアーサプライ | 140W×130H×330Dmm
重量
ベース | 40kg
プラッター | 28kg
モータードライブ | 8kg
アームユニット | 12kg
エアーサプライ | 3kg
駆動方式
クリスタルフォロー無帰還モータードライブXFD
回転伝達方法 糸ドライブ（アラミド繊維）
駆動モーター DCコアレス低騒音モーター
回転数 33⅓, 45rpm
回転数精度 ±0.3%
ワウ 0.2%以下
フラッター 0.04%以下
トラッキング方式 エアーフロートリニアトラッキング
アーム上下機構 レバーによる手動
アジマス/アーム長 固定ネジによる調整
適合カートリッジ重量 20-40g （シェル含）
適合針圧 1.5-5g
針圧調整 スタティックバランス
出力端子 DIN 5P
電源
AC100/120/200/240V, 50/60Hz
DC12V（エアーサプライ）
消費電力 40W
付属品 AC電源ケーブル, DCケーブル, エアーチューブφ6 φ4, ドライブ糸2本, DIN5Pフォノケーブル（XLRまたはRCAから選択), カートリッジシェル, アームバランサー3種, 水準器, アーム調整ゲージ, 潤滑油, プラッター取手, 六角レンチ
別売品 プレイヤーボード LPB1
保証期間 5年
○ 本機はサーボコントロールをしていないため定速回転まで時間がかかります。
○ 生産ロットによって花崗岩の模様・色調が異なる場合があります。
○ サイズは脚、ツマミ、端子を含まない寸法です。
○ 記載内容は2025年1月現在のものです。
○ 予告なく外観・仕様等の変更を行う場合があります。
○ 写真と実際の色は、撮影、照明等により異なる場合があります。
