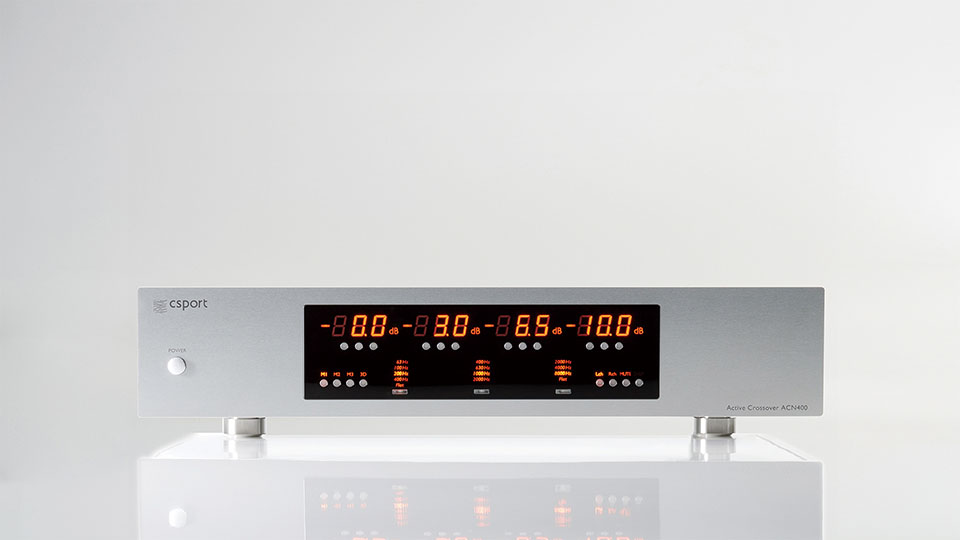

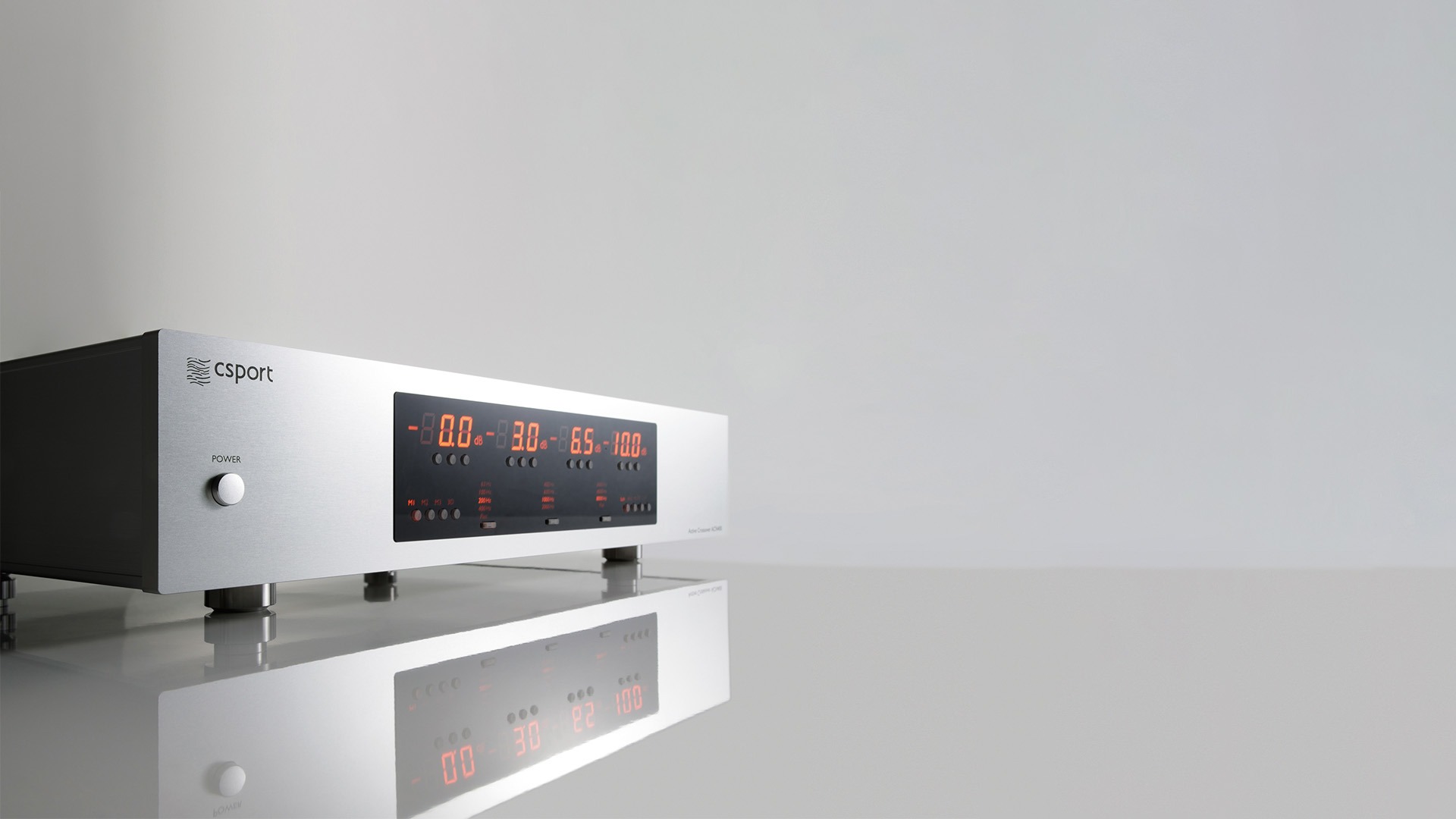

- Active Crossover
ACN400
- 位相回転の無い「伝達関数G=1」を実現したアナログ式クロスオーバーネットワーク。［スロープ特性-12dB/Oct］2Way、3Way、4Way、3D構成が可能です。
- 新開発 MKフィルター
- 抵抗切替ラダー型アッテネーター
- 二重安定化電源
Features
- 新開発 MKフィルター

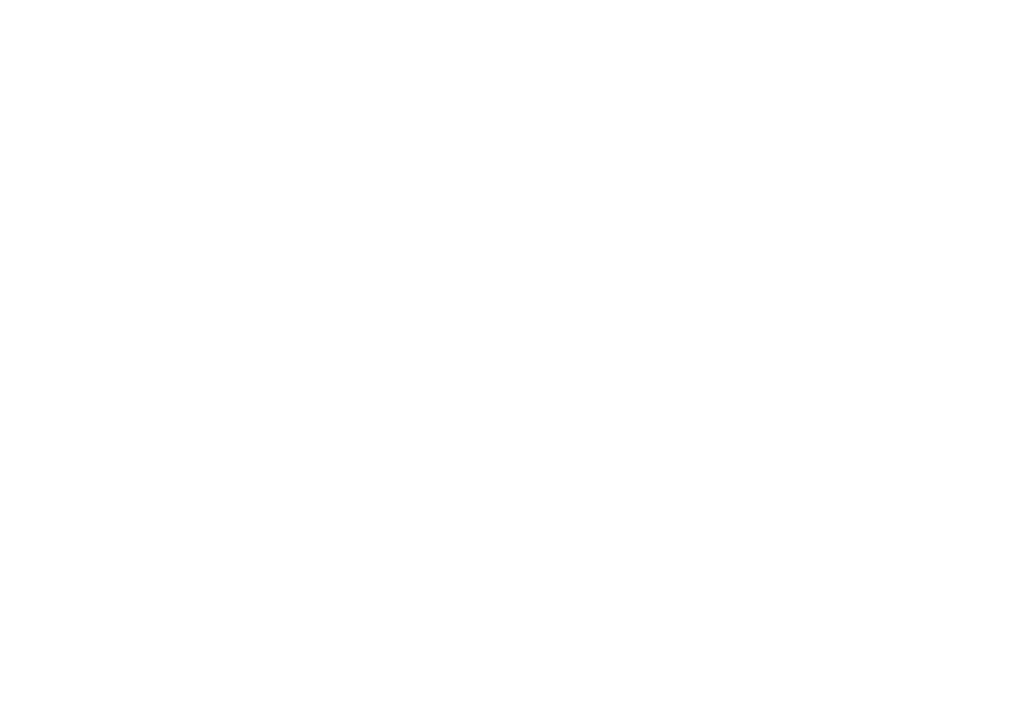

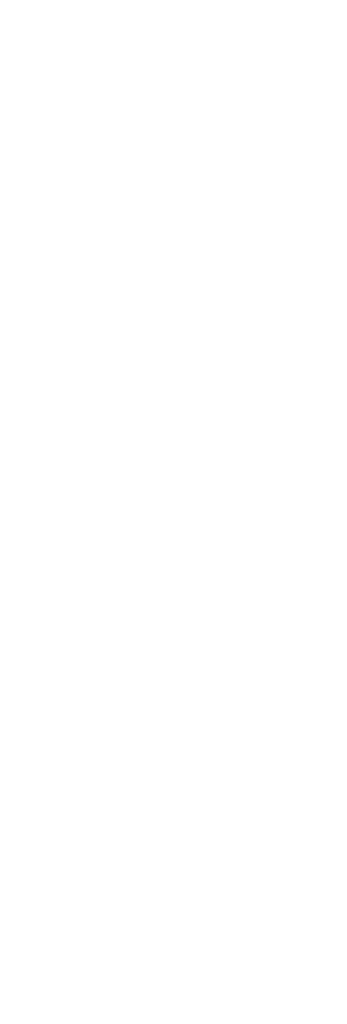

- -6dB/Octは位相が合うがもっと急峻なフィルターで分割したい。しかし-12dB/Oct以上にすると位相が合わない。スピーカーの極性を逆にしたり、タイムアライメントを取ったりしても位相が合わない。新開発「MKフィルター」は-12dB/Octでも位相回転がないため、マルチアンプシステムの調整の難しさから解放されます。

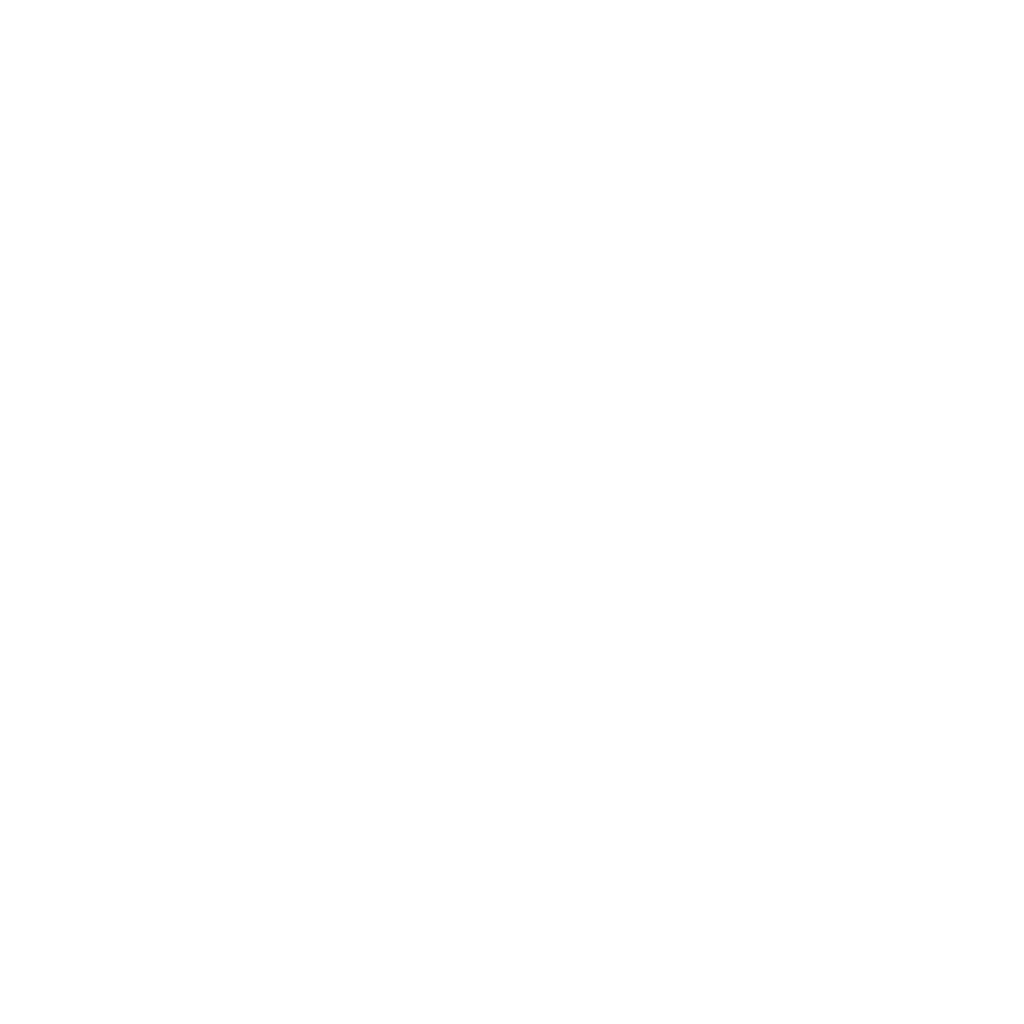

設定可能なクロスオーバー周波数
低域-中低域 63, 100, 200, 400, FLAT
中低域-中高域 400, 630, 1000, 2000
中高域-高域 2000, 4000, 8000, FLAT
○ 各フィルターのスロープは-12dB固定。他のスロープには変更できません。
○ アナログ式で、タイムアライメント機能はありません。
その他の機能
2Way、3Way：FLATの設定で2-3Wayとしても使用可能
3D出力+3Way： Lch低域にLch+Rchの3D出力が可能
アッテネーター：各チャンネルのゲインを+0〜-30dBまで調整可能
設定のメモリ：設定を3つまで記憶可能
- 抵抗切替ラダー型アッテネーター

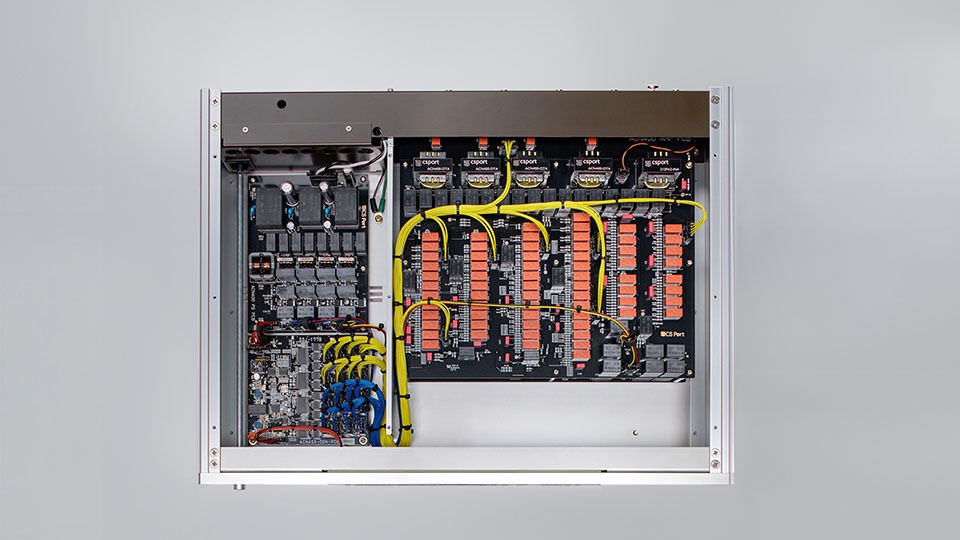

- 抵抗体の上を接点が摺動する構造の可変抵抗器では接点部に点接触ダイオードが形成され、音声信号が通るとノイズを発生し、歪みの基になります。ACN400ではクロスバーツイン構造の金・白金接点を有する高信頼リレーによって抵抗ラダーを切り替えてアッテネートします。
- 二重安定化電源
- 漏洩磁束を発生させないスイッチング電源と高速応答のドロッパー電源を二重に配置し、高安定な電源を構築しています。また、信号経路に配した独自のトランスがノイズをカットし、余計なものを一切付加せず音声信号分だけを通過させます。入出力ともにXLRとRCA各1個を装備、トランスを使用した完全なバランスの取れた入出力を実現しています。
Specification
型式 ACN400
方式 CR式（MKフィルター）クロスオーバー
入出力接続 XLR, RCA
最大入力電圧 3.0V（XLR, RCA）
最大出力電圧 3.0V（XLR, RCA）
入力インピーダンス（100Hz-10kHz） 3kΩ
出力インピーダンス（100Hz-10kHz） 300Ω
THD（0.3V出力時） 0.1%/1kHz以下
周波数特性（4ch合成帯域） 20Hz-20kHz +0 -2dB
ゲイン 0dB
クロスオーバー周波数 押しボタンによる設定
○ 低域-中低域 63, 100, 200, 400, FLAT
○ 中低域-中高域 400, 630, 1000, 2000
○ 中高域-高域 2000, 4000, 8000, FLAT
スロープ特性 -12dB/Oct固定
S/N比 80dB（出力1.0V、IHF-A補正）
クロストーク 70dB（出力1.0V、IHF-A補正）
レベル調整
○ +0dB～ -8dB 0.5dB step
○ -8dB～-13dB 1.0dB step
○ -13dB～-16dB 1.5dB step
○ -16dB～-30dB 2.0-6.0dB step
3D出力 可（Lch-Low, サブウーファー+3Way）
位相設定 なし
メモリ書込・呼出 3メモリ
ミュート機能
可（各チャンネル毎および全チャンネル）
ディスプレイ調整 消灯を含め5段階
電源 AC100/117/220/240V, 50/60Hz
消費電力 60W

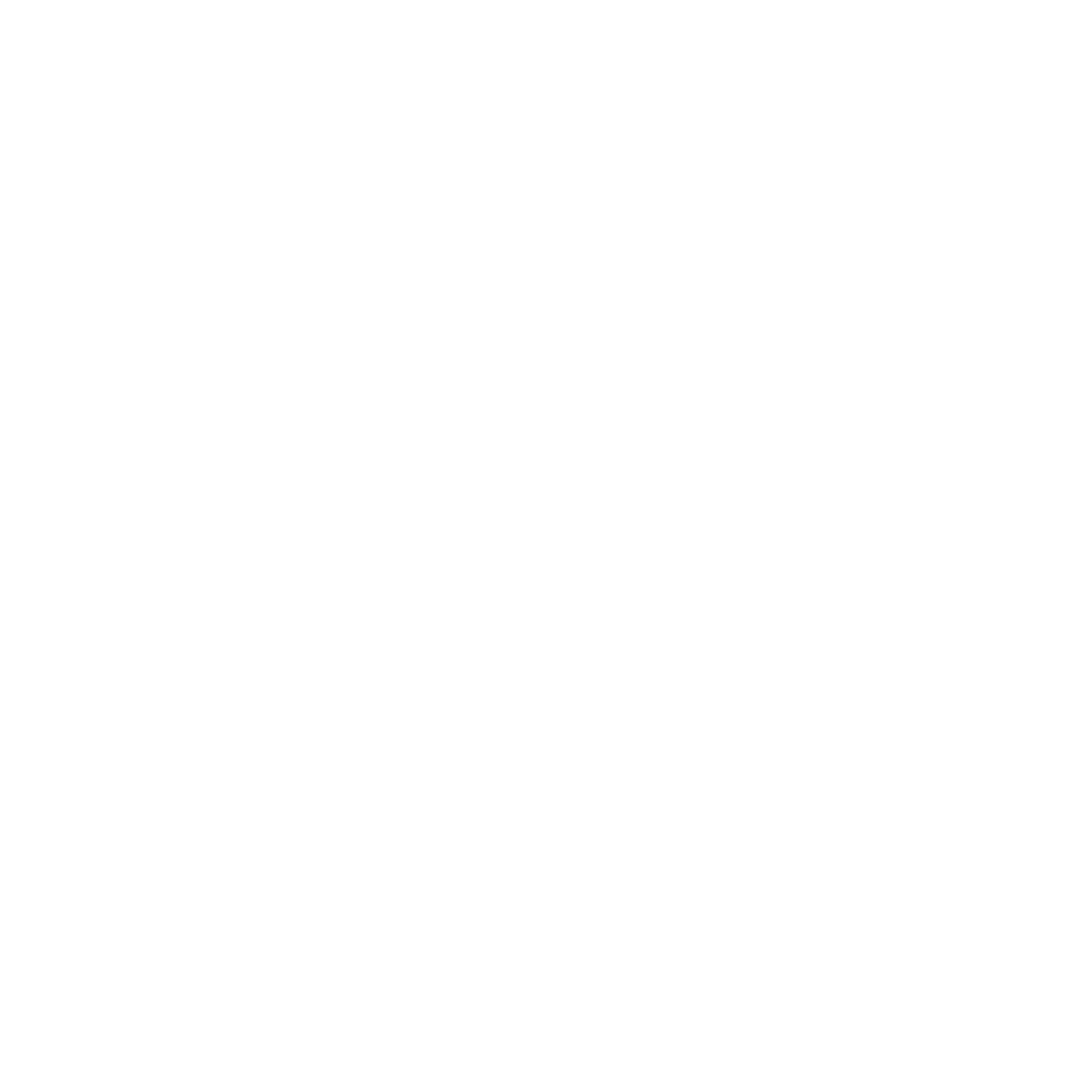

サイズ 470W×90H×350Dmm
重量 16kg
仕上げ シルバーアルマイト
付属品 AC電源ケーブル
保証期間 5年
○ 本機の入力インピーダンスは3kΩです。出力インピーダンス1kΩ以下の機器でドライブしてください。
○ 各フィルターのスロープは-12dB固定です。他のスロープには変更出来ません。
○ サイズは脚、ツマミ、端子を含まない寸法です。
○ 記載内容は2025年1月現在のものです。
○ 予告なく外観・仕様等の変更を行う場合があります。
○ 写真と実際の色は、撮影、照明等により異なる場合があります。
