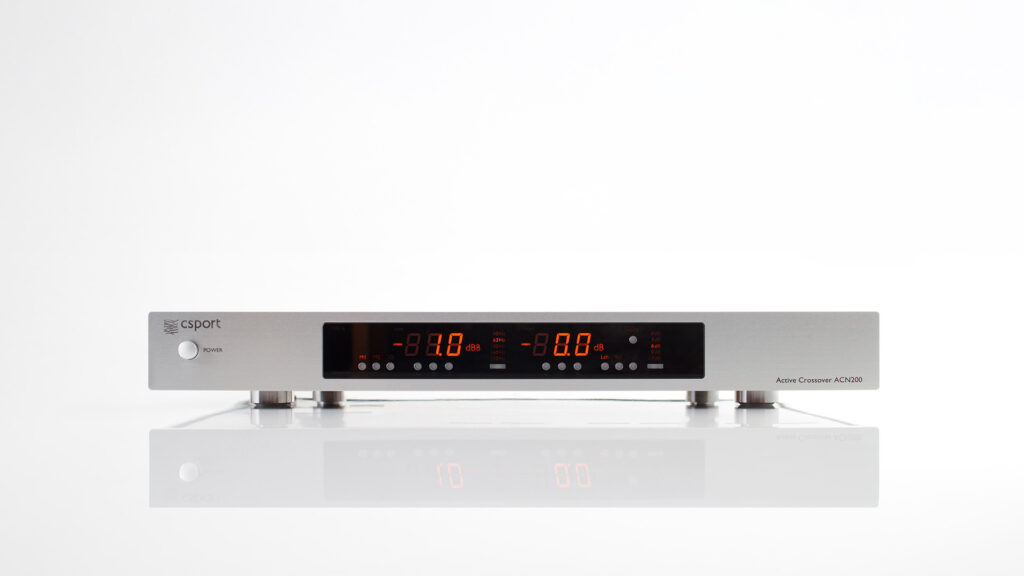

2-Way
- Active Crossover
ACN200
- 位相回転の無い「伝達関数G=1」を実現した2Way、3D構成用アナログ式クロスオーバーネットワーク。［スロープ特性-12dB/Oct］。0dB～12dB（20Hz）の5段階のブーストが可能な低域ブースター機能搭載。
- 新開発 MKフィルター
- 抵抗切替ラダー型アッテネーター
- 二重安定化電源
Features
Booster
低域ブースター機能

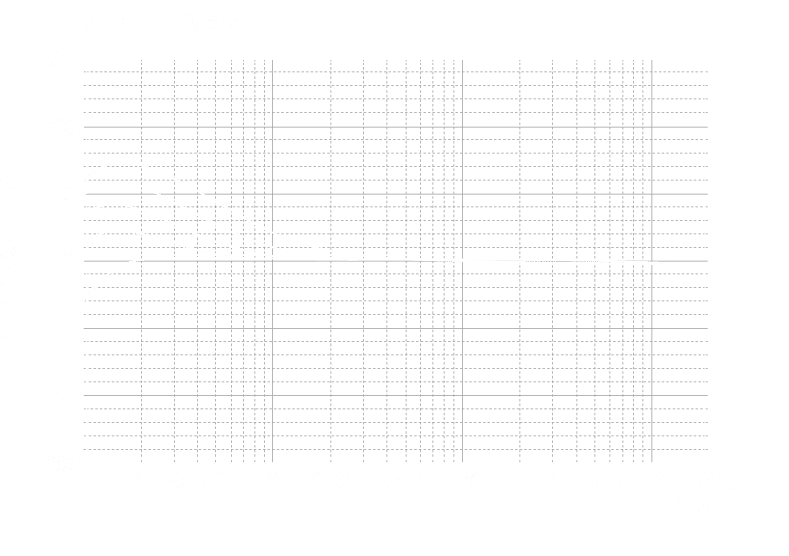

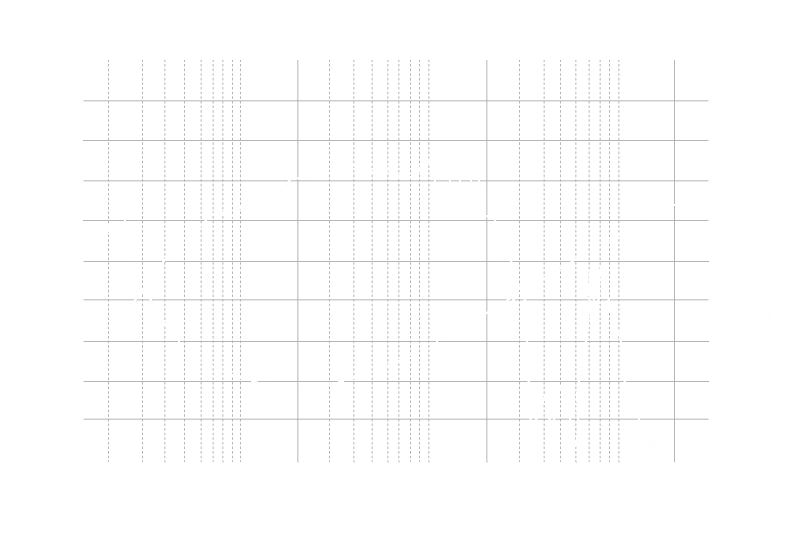

すべてのスピーカーシステムにおいて、200Hz以下の周波数ではスピーカーの能率が下がり、音圧が低下します。ACN200は、CRフィルターで低域をブーストし、スピード感のある重低音の再生を可能にしました。能率の落ちるウーファーを超低域まで強力にドライブすることで、再生音の重心が下がり、中高域も豊かになります。ブーストレベルは、押しボタンにより20Hzで0dB・3dB・6dB・9dB・12dBを選択できます。
* ブースター部の位相は回転します。
Crossover
バイアンプシステムの最適解
- 新開発 MKフィルター

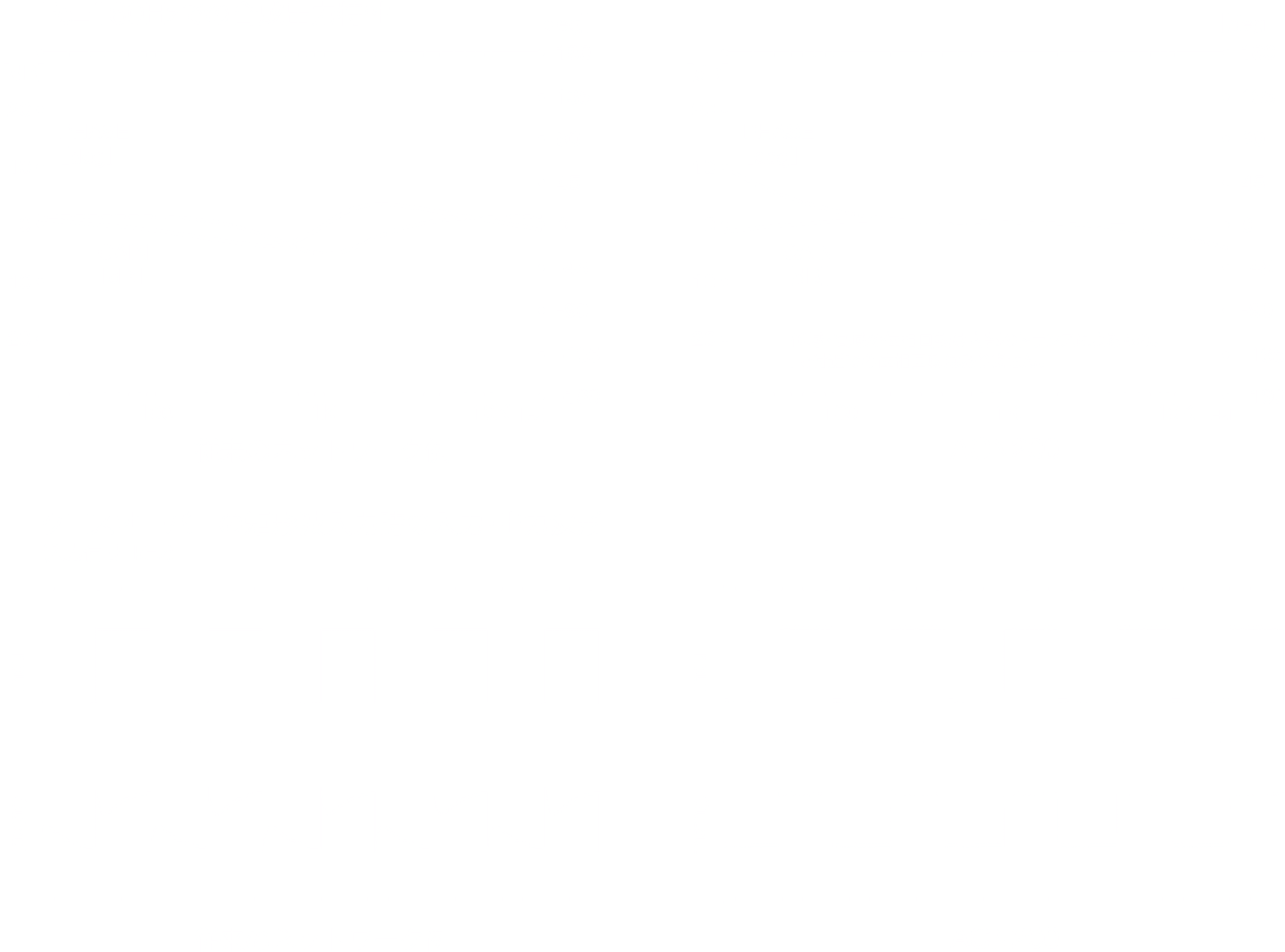

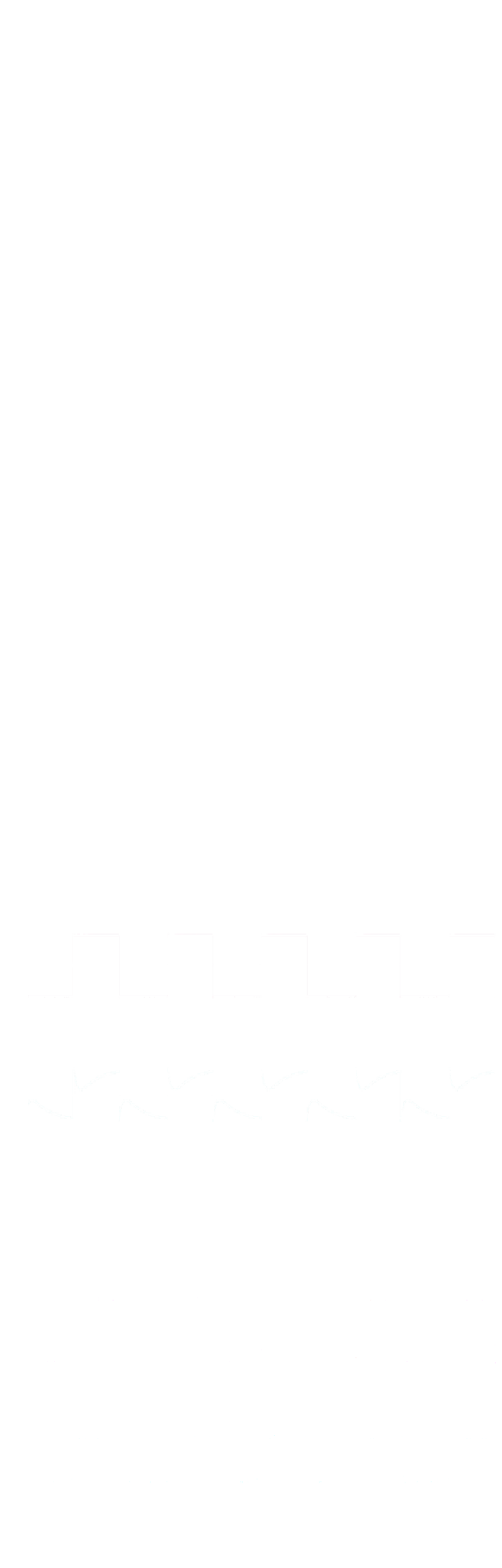

- -6dB/Octは位相が合うがもっと急峻なフィルターで分割したい。しかし-12dB/Oct以上にすると位相が合わない。スピーカーの極性を逆にしたり、タイムアライメントを取ったりしても位相が合わない。新開発「MKフィルター」は-12dB/Octでも位相回転がないため、マルチアンプシステムの調整の難しさから解放されます。

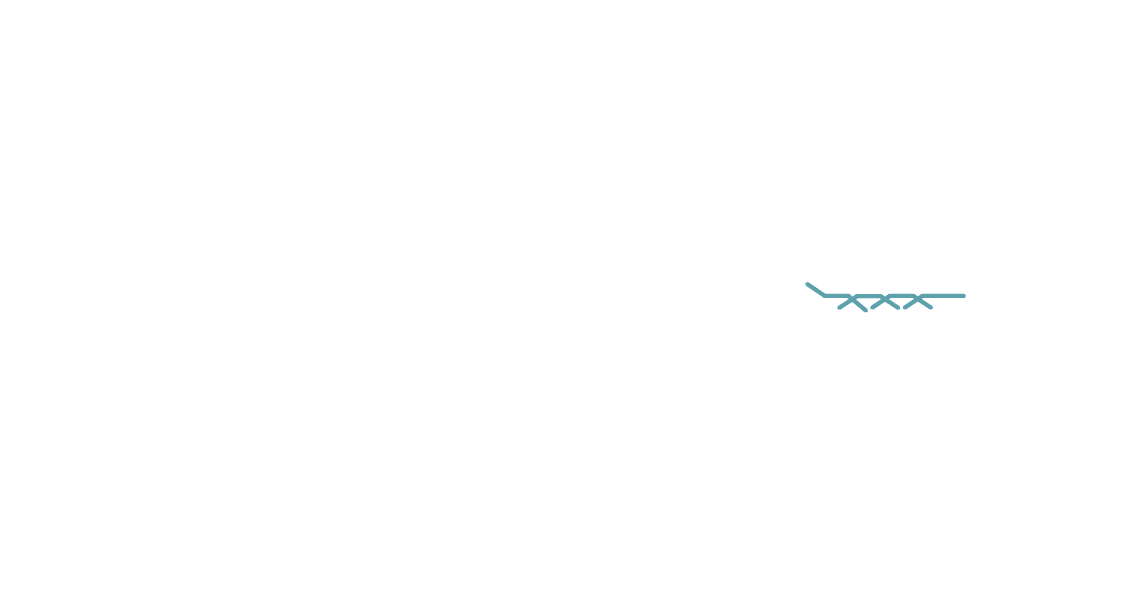

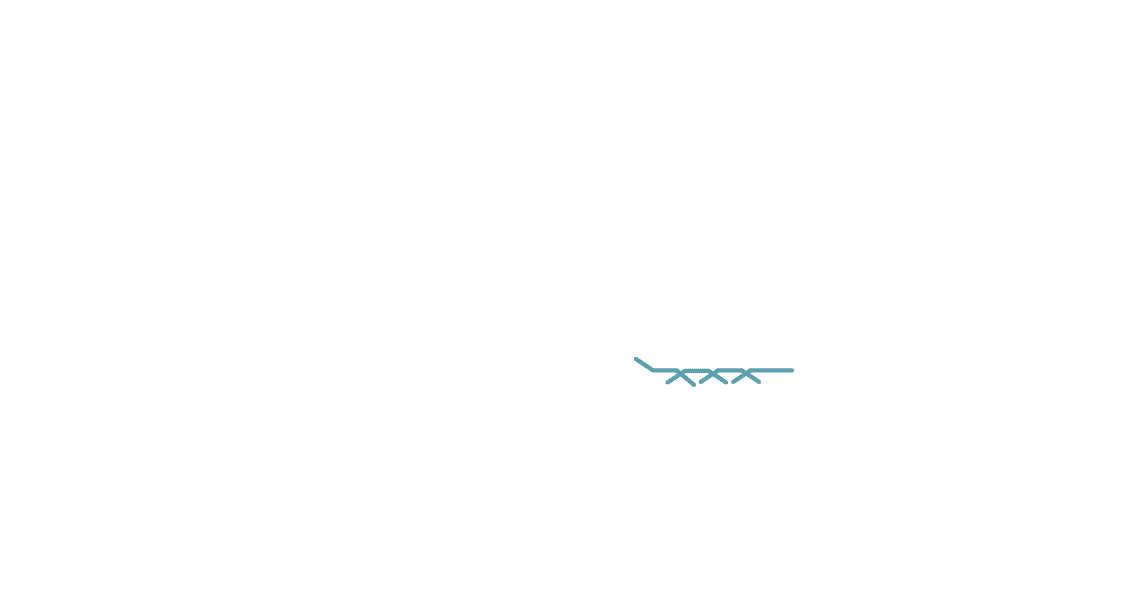

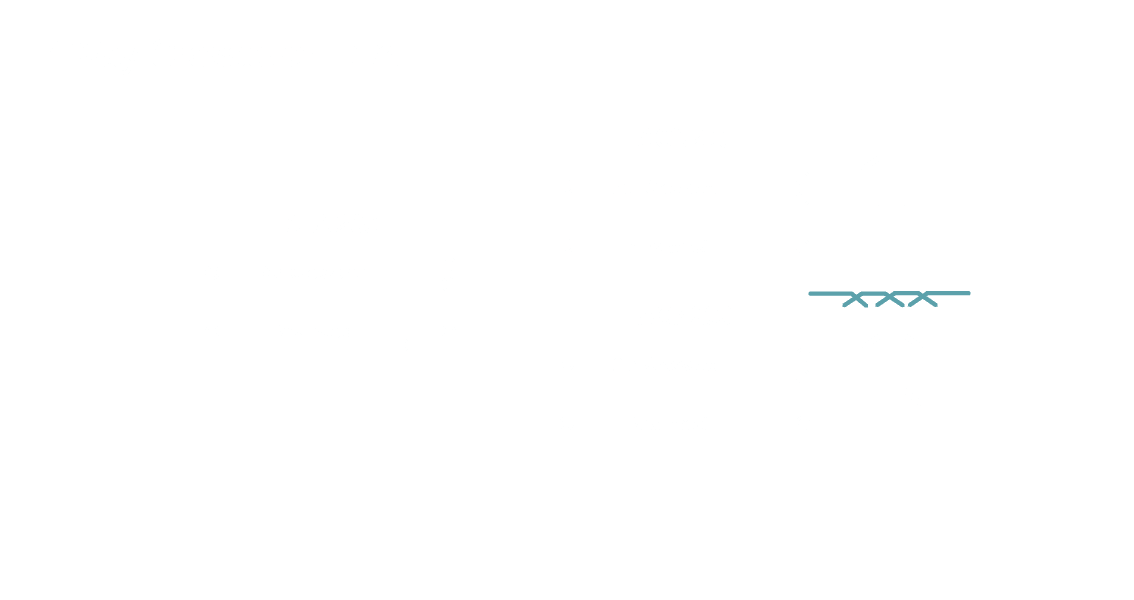

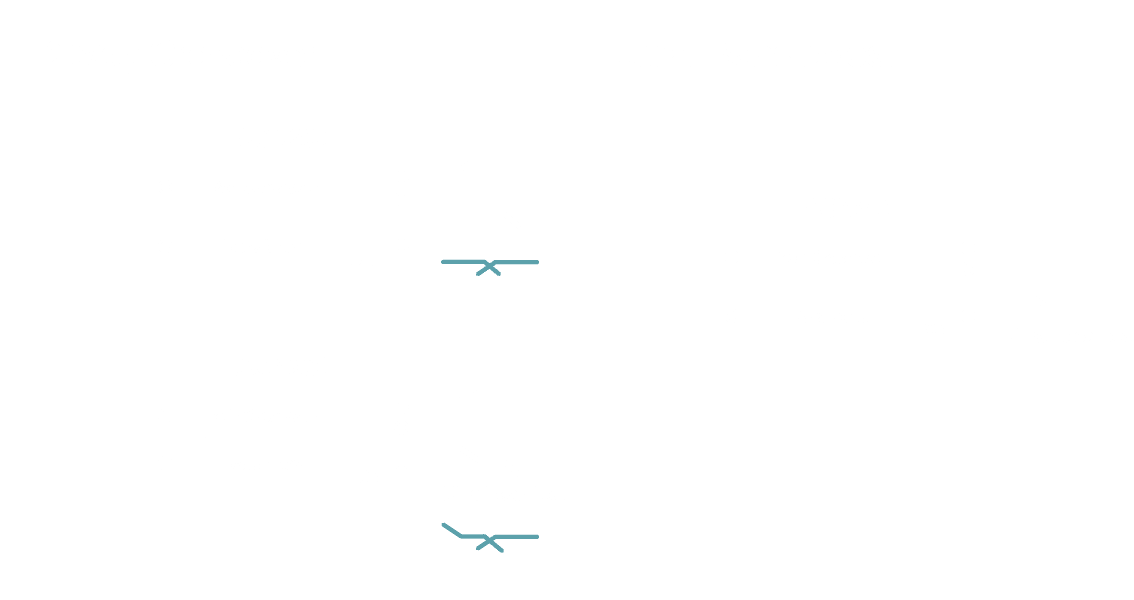

2Way-5Way 使用接続図

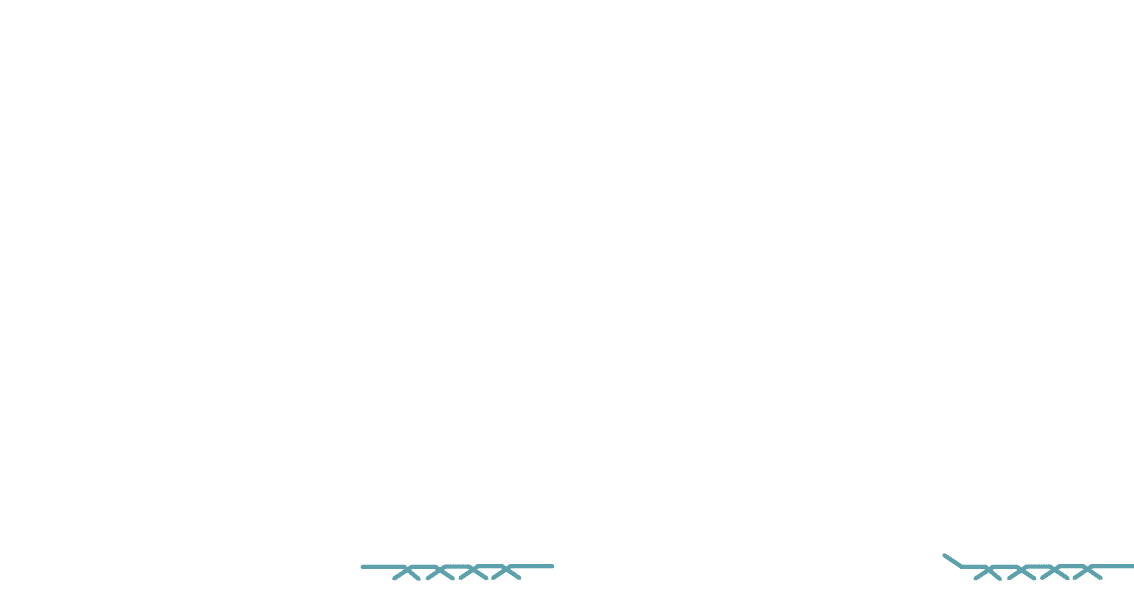

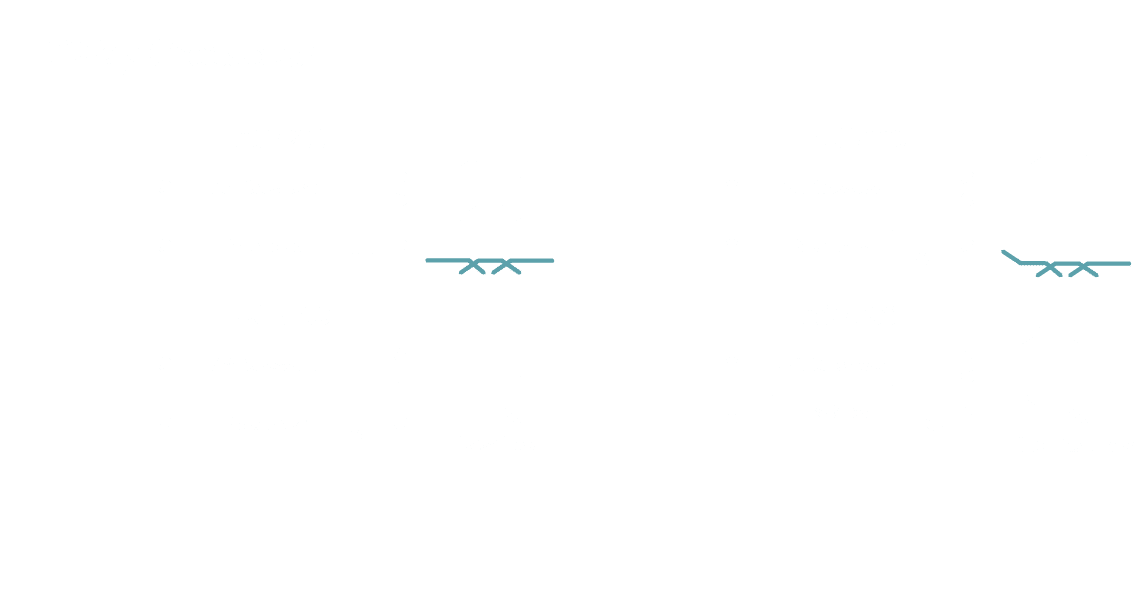

ACN200を複数台使用して、3Way, 4Wayまで拡張することが可能です。また、2WayクロスオーバーACN200と4WayクロスオーバーACN400を組み合わせ5Wayの構築ができます。
設定可能なクロスオーバー周波数
A-Cの3タイプから選択
ACN200-A 40, 63, 100, 160, 250Hz
ACN200-B 400, 630, 800, 1000, 1400Hz
ACN200-C 2000, 3300, 5000, 8000, 12000 Hz
○ 各フィルターのスロープは-12dB固定。他のスロープには変更できません。
○ アナログ式で、タイムアライメント機能はありません。
その他の機能
3D出力： Lch低域にLch+Rchの3D出力が可能。レベルは-4.5dBとなります。
アッテネーター：各チャンネルのゲインを+0〜-30dBまで調整可能
設定のメモリ：設定を2つまで記憶可能
- 抵抗切替ラダー型アッテネーター

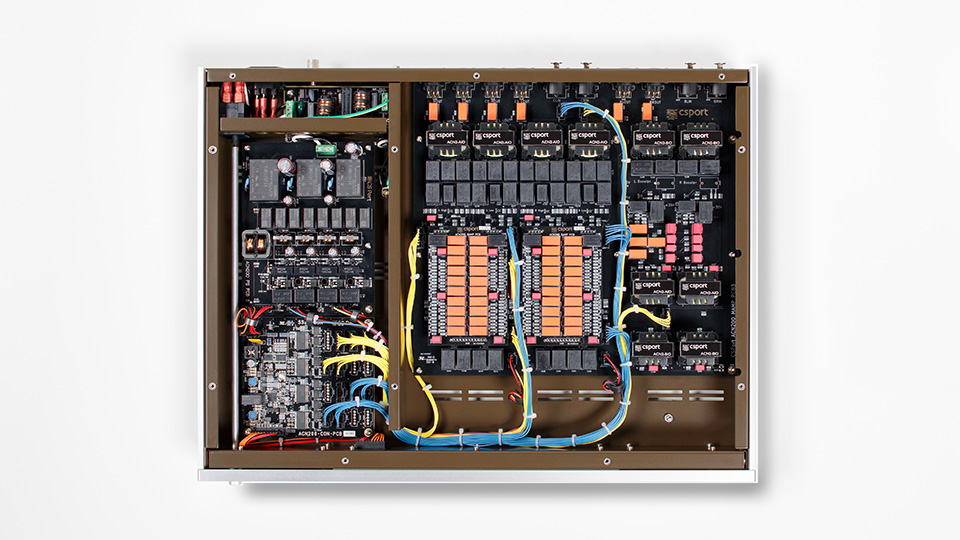

- 抵抗体の上を接点が摺動する構造の可変抵抗器では接点部に点接触ダイオードが形成され、音声信号が通るとノイズを発生し、歪みの基になります。ACN200ではクロスバーツイン構造の金・白金接点を有する高信頼リレーによって抵抗ラダーを切り替えてアッテネートします。
- 二重安定化電源
- 漏洩磁束を発生させないスイッチング電源と高速応答のドロッパー電源を二重に配置し、高圧回路を含めて高安定な電源を構築しています。また、信号経路に配した独自のトランスがノイズをカットし、余計なものを一切付加せず音声信号分だけを通過、トランスを使用した完全なバランスの取れた入出力を実現しています。
Specification
型式 ACN200
方式 CR式（MKフィルター）クロスオーバー

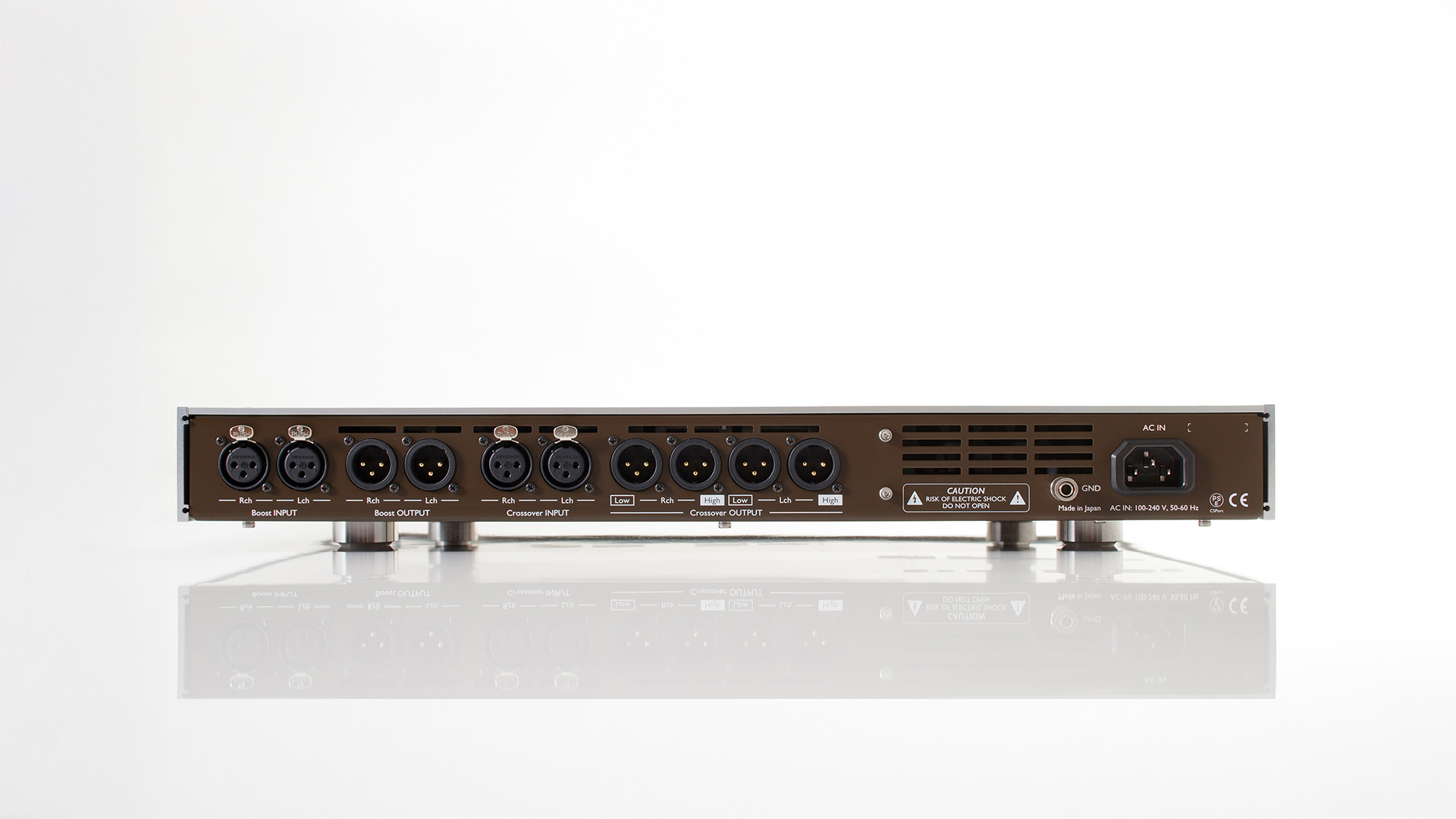

入出力接続 XLR（No.2 HOT）
最大入力電圧 3.0V
最大出力電圧 3.0V
■ ブースター部
入力インピーダンス(100Hz-10kHz) 5kΩ以上
出力インピーダンス(100Hz-10kHz) 250Ω以下
THD(0.3V出力時) 0.1%/1kHz以下
周波数特性 20Hz-20kHz +0 -2dB
ゲイン 0dB
ブーストレベル 0dB, 3dB, 6dB , 9dB, 12dB /20Hz (クロスオーバー接続時)
S/N比 85dB（出力1.0V、IHF-A補正）
クロストーク 60dB（出力1.0V, 1kHz、IHF-A補正）
ミュート機能 可
ゲイン調整 なし
■ クロスオーバー部
入力インピーダンス(100Hz-10kHz) 5kΩ以上
出力インピーダンス(100Hz-10kHz) 150Ω以下
THD(0.3V出力時) 0.1%/1kHz以下
周波数特性(2ch合成) 20Hz-20kHz +0 -2dB
ゲイン 0dB
クロスオーバー周波数 押しボタンによる設定
○ Type-A 40, 63, 100, 160, 250Hz
○ Type-B 400, 630, 800, 1000, 1400Hz
○ Type-C 2000, 3300, 5000, 8000, 12000Hz
スロープ特性 -12dB/Oct固定
S/N比 90dB（出力1.0V、IHF-A補正）
クロストーク 80dB（出力1.0V, 1kHz, IHF-A補正）
レベル調整
○ +0dB～ -8dB 0.5dB step
○ -8dB～-13dB 1.0dB step
○ -13dB～-16dB 1.5dB step
○ -16dB～-30dB 2.0-6.0dB step
3D出力 可（Lch-Low出力、レベルは-4.5dB）
位相設定 なし
メモリ書込・呼出 2メモリ
ミュート機能 可（チャンネル毎）
ディスプレイ調整 消灯を含め5段階
電源 AC100/117/220/240V, 50/60Hz
消費電力 50W

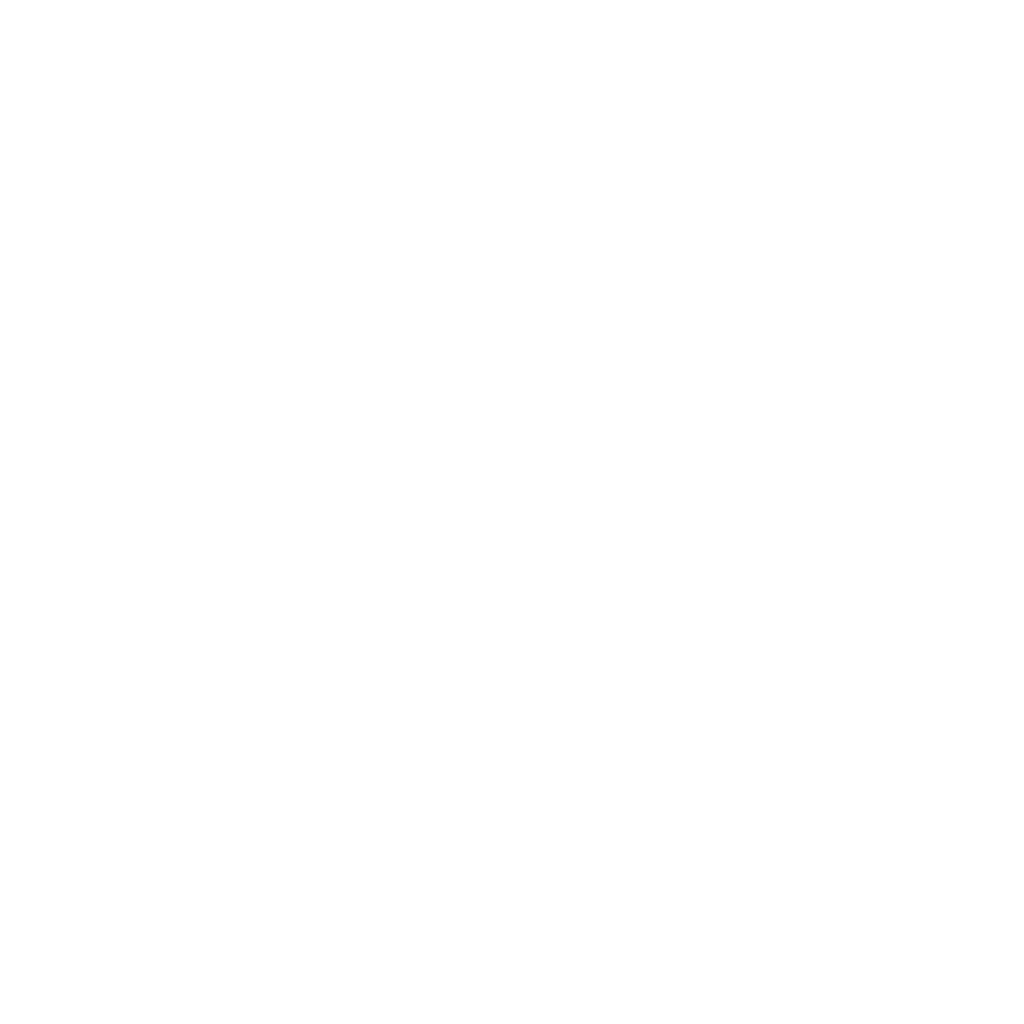

サイズ 470W×51H×350Dmm
重量 7kg
仕上げ シルバーアルマイト
付属品 AC電源ケーブル
保証期間 5年
○ 本機の入力インピーダンスは5kΩです。出力インピーダンス1.5kΩ以下の機器でドライブしてください。
○ 各フィルターのスロープは-12dB固定です。他のスロープには変更出来ません。
○ サイズは脚、ツマミ、端子を含まない寸法です。
○ 記載内容は2025年3月現在のものです。
○ 予告なく外観・仕様等の変更を行う場合があります。
○ 写真と実際の色は、撮影、照明等により異なる場合があります。
